FFU模數尺寸與實際尺寸介紹

FFU模數尺寸指安裝吊頂龍骨中心線的間距,FFU實際尺寸指的是FFU箱體的寬和長。

一、FFU模數尺寸：

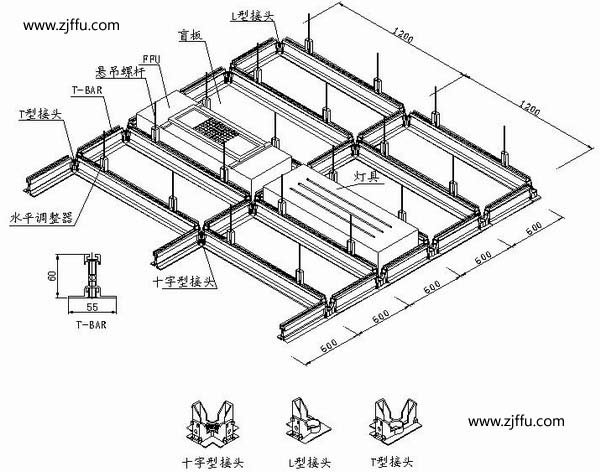

模數尺寸（ceiling modular size）：安裝吊頂龍骨中心線的間距，FFU常用的標準模數尺寸為1200X600（4’X2’），1200X900（4’X3’），1200X1200（4’X4’）。

FFU模組化設計：
1、 減少加工時間，縮短交期，組立簡單方便快速;
2、設計變更容易，可擴充性大，可輕易安裝高效過濾器，FFU燈具等設備，并可依特殊FFU尺寸做變化。
3、完全用于工廠裁切加工，用于潔凈室內只做組立動作減少施工時的污染;
4、 鋁合金表面封口處理，外型美觀。

了解更多：FFU龍骨

二、FFU實際尺寸：

實際尺寸（actual size）：FFU過濾器的實際尺寸=模數尺寸-（龍骨斷面寬度-25mm），風機模塊的實際尺寸比過濾器稍大4mm。比如說常用的吊頂龍骨端面寬度為55mm，模數尺寸為1200，900，600所對應的FFU過濾器實際尺寸為1170，870，570，風機模塊的實際尺寸為1175，875，575。

FFU技術參數：

機外余壓（ESP）：在某一設定風速下，風機模塊的總靜壓（TSP）扣除HEPA/ULPA過濾器的阻力，即為機外余壓（ESP），單位是Pa。ESP是指FFU整機能克服潔凈室循環風阻力的能力，無論是標注FFU機外余壓或風機模塊的總靜壓TSP，都必需指名送風風速或風量，否則沒有意義。

輸入能耗（input power consumption）：FFU正常運轉時輸入電壓和輸入電流的乘積，單位是W。顯然，FFU在不同的運行工況點，即在不同的運行風量和總靜壓時，輸入能耗不同。因此，如果不指明運行工況點，輸入能耗值沒有意義。

單體噪音（noise level）：根據標準IES-RP-CC002，FFU正常運轉時在距離出風面中心正下方1.2mm處的噪音值，單位是dB(A)。FFU在不同的運行工況點，即在不同的運行風量和總靜壓時，噪音不同。因此，如果不指明運行工況點，噪音值沒有意義。

微振（micro vibration）：根據標準IES-RP-CC002，FFU在最大運轉工況點時的振動幅度和振動速率，單位分別是mm和mm/s。

送風均勻度（air uniformity）：根據標準IES-RP-CC002，FFU正常運轉時，在距離出風面上方150mm（6”）的水平面上測量逐點的風速，得出平均風速值。平均風速與最大風速和最小風速的偏差比即為送風均勻度，單位為+/-%。標準IES-RP-CC002中要求FFU的任一點的送風風速與其平均風速的偏差均應在+/-20%以內。

過濾器效率等級（filter grade）：依據歐洲標準EN1822，過濾器等級從H10-H14，U15-U17。或依據美國標準MIL-282（HEPA），對于0.3um的效率值；依據美國標準IES-RP-CC007.1，對于0.12um的效率值。
