ffu風機過濾器單元廠家安裝指導

ffu風機過濾器單元廠家安裝指導，ffu風機過濾器單元是一種空氣自凈裝置，可室內吊頂安裝或放置在支架上，使局部級別達到百級。
ffu風機過濾器單元也可用于潔凈室末端送風。ffu風機過濾單元產品設有初效過濾器、高效過濾器兩級過濾裝置。風機從頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在整個出風口送出。安裝方式有懸掛式和落地支架兩種。ffu風機過濾器單元特點:
1、由冷軋鋼板噴塑或不銹鋼做成的FFU箱體，結構精巧堅固，外形美觀；
2、采用直驅式高效離心風機，具有長壽命、低噪音、免維護、震動小、可調速；
3、適合于組裝成超凈生產線，可根據工藝布置為單臺使用，也可多臺串聯形成100級流水裝配線。配置高效過濾器，更換極為方便。

ffu風機過濾器單元安裝指導:
安裝的條件、環境及安裝人員的服飾要求
1、安裝時潔凈室內必須已經密閉，新風空調送潔凈風需3天左右，且室內保持清潔，無粉塵，所有龍骨已經安裝
并調平。
2、安裝人員須配備潔凈衣、潔凈手套以防止人為的污染FFU箱體及過濾器。
3、建議每組安裝人員數量為6人。

FFU箱體與高效過濾器的安裝:
由于高效過濾器使用超細玻璃纖維濾紙，濾料容易折斷損壞而造成泄漏。故搬運，拆包裝，安裝過程中不得摔倒或碰撞過濾器，嚴禁作業人員手指或其他物體接觸過濾器濾料。

FFU箱體與高效過濾器整體安裝步驟：
步驟1：先在平整，寬敞的場地上鋪上塑料薄膜， 然后將FFU箱體豎立在塑料薄膜上 (沒有CLIP的一面向下)
步驟2：將高效過濾器緊貼著FFU箱體放好。由于過濾器邊框內的濾芯是非常脆弱、易損的。故安裝只能握緊其邊框，輕拿輕放，不能接觸其內部的濾芯，堅決避免碰撞濾芯。安裝過濾器時要注意方向，使其出風面朝外即使過濾器邊框標識的箭頭向外(箭頭的方向就是過濾器的出風的方向)。
步驟3：然后將CLIP 勾住高效過濾器的凹槽，并逐一安裝固定，安裝完畢，檢查FFU 箱體與過濾器結合是否均勻，緊密。

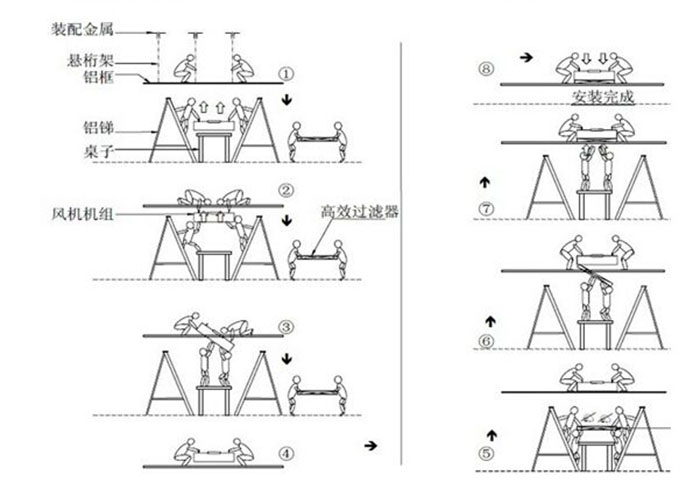

FFU箱體與高效過濾器整體與龍骨之間的安裝步驟：
步驟1：首先將FFU龍骨上的龍骨蝴蝶片取下。
步驟2：將FFU整體放在升降機上，并調節升降機位置，使升降機上FFU整體處于FFU龍骨中心位置；使用升降機慢慢將FFU整體升至FFU龍骨正上方。
步驟3：將蝴蝶片安裝回FFU龍骨上
步驟4：使用升降機慢慢將FFU整體放至蝴蝶片上
步驟5：移走升降機，完成FFU箱體及高效過濾器的安裝
步驟6：安裝完畢后，檢查FFU整體與龍骨結合是否均勻，緊密。并進行接線。

接線注意事項
細節要求分強電和弱電兩方面
強電方面
在以上圖中，紅色，黃色，藍色電源線分別為單相220V交流電源的火線，地線，零線。步驟1～3為輸入電源，步驟4～6為輸出電源，輸出電源用于連接到下一臺FFU，作為下一臺FFU的輸入電源。通過這樣的串接，可以將數臺FFU的電源連接在一起。每臺FFU的最大電流為1.5A，建議每一串電源線串接10臺FFU，最后，第一臺FFU可以選用16A的插頭和插座接入強電橋架。弱電方面FFU之間用網絡線連接。

網絡線要求AMP六類或超六類屏蔽網線，水晶頭為AMP屏蔽水晶頭。
網絡線的壓制順序由左到右為，桔白，桔，藍白，藍，綠白，綠，褐白，褐。
壓制網線時請注意要將網線中的鋁薄與水晶頭的金屬部分充分接觸，以達到屏蔽效果。

網線壓制完畢后可以進行FFU的網絡連接。
在FFU的電氣連接圖中有兩個網絡接口，分別為NET1，NET2，都可以用于FFU的互相連接，不分輸入和輸出。將壓制好的網線直接插入接口中即可。

個FFU的其中 “G” 代表該FFU所屬的組，“F”代表該FFU在所屬組中的編號，如“G147-F31”代表該臺FFU是第147組的第31臺。FFU的連接以組為單位，每組的數量最大不超過31臺(可以少于31臺)，網絡線從該組的第一臺通過兩個NET接口逐個連接到最后一臺。
然后將第一臺FFU通過一根較長的網絡線連接到控制室的網關上，即可完成一個組的連接。整個項目中有若干個組，具體數量FFU的布置圖。

安裝過程中的注意事項
每個組必須是單獨的一路網絡線，組和組之間不能夠混接，每組的最后一臺FFU不能連接到其他組中。
強電連接為了連接牢固，需要選用單芯1.5平方毫米的銅線，電線插入連接端子后不能有裸露部分。
安裝電線和網線時不能使蠻力。
強電線路和弱電線路在走線時需要盡量避免平行走線。以減少干擾。
